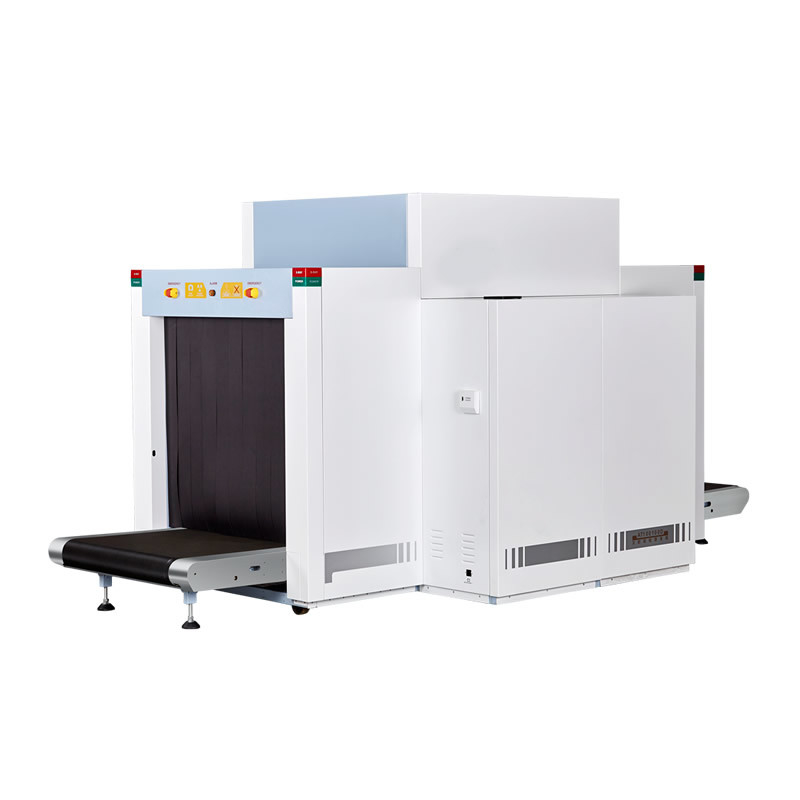

Große Tunnel-Gepäck-Scanner, Post- / Fracht-Röntgenscreening-Maschine

Post- und Frachtüberwachung mit Röntgengerät für Gepäckscanner mit großem Tunnel

Die Angabe der Angabe ist in Anhang I zu entnehmen.

LOT A: Schwere Fracht Doppelsicht-Röntgengeräte

• Zweck

Das hier beschriebene Röntgen-Screening-System ist so konzipiert, dass die Einführung von Schmuggelmaterial, Waffen, Sprengstoffen, gefährlichen Gegenständen,Stoffe und Geräte in Gepäck/Gegenständen des VerpackungstypsDas vorgeschlagene System, das von diesen Spezifikationen abgedeckt wird, wird es dem Sicherheitspersonal ermöglichen, Gepäck, Pakete und Fracht zu untersuchen, um sicherzustellen, dass keine Schmuggelmaterialien, Waffen, Sprengstoffe,gefährliche Gegenstände, Stoffe und Geräte werden in einen Sicherheitsbereich/Flugzeug transportiert.

• Technische Spezifikation

Allgemeine

• Die Tunnelgröße:

1400-17 mm (Breite) x 1600-1900 mm (Höhe)

• Systembreite < 2820 mm
• Systemlänge < 7,788 mm
• Systemhöhe < 3,321 mm
• Transportfahrzeughöhe < 285 mm

• Das System sollte für eine einfache Bewegung auf schweren Rollen montiert werden
• Draht-Auflösung: Soll in der Lage sein, in jeder Richtung einen nicht isolierten festen Kupferdraht von 36 American Wire Gauge (AWG) / 40 Standard Wire Gauge (SWG) oder besser abzubilden.
• Stahldurchdringung: Mindestens 28 mm Stahldurchdringung.
• Fördergeschwindigkeit: 0,20 m/s ± 10% in beide Richtungen (Bestimmungen zur Anpassung der Fördergeschwindigkeit durch den Bediener sind vorzuziehen)
• Beförderungslast > 3000 kg, auch bei 220 V verteilt
• Fördermotor: sollte wartungsfrei sein (die Art des verwendeten Motors, z. B. versiegelte Trommel usw.)
• Förderertyp: Schwerlaststahl-Rollen, die mit Kraftbetrieb unterstützt werden.
• Anzeige: Zwei/mehr Anzahl von 24-Zoll-TFT/LCD/LED-Monitoren (Auflösung 1024 x 768 oder mehr)
• Netzwerkanschluss: Vorkehrungen zur Verbindung der Maschine mit einem Standard-LAN sind vorzuziehen, wobei der Lieferant die Verfügbarkeit angeben sollte.
• Leistung: 230V ± 20V, Wechselstrom, 50/60 Hz
• Im Falle eines plötzlichen Stromausfalls sollte das System automatisch wieder funktionieren, ohne dass eine notwendige Initialisierung erforderlich ist.

Röntgensystemcomputer

• Die Computer und das Betriebssystem sollten für eine einfache Wartung/Austauschfreiheit verfügbar sein.
• Das System sollte mit vorinstallierter Betriebssoftware und entsprechenden Anwendungen ausgestattet sein.Name und Version der proprietären Software)

Röntgengeneratoren

• Das System sollte zwei einzelne unabhängige Röntgengeneratoren unterstützen, die jeweils (H-V) folgende Spezifikationen haben:

• Kühlung: Versiegeltes Ölbad mit Luftdruck
• Schutz: Schutz vor Überspannung/Leistungsüberspannung/Übertemperatur sollte vorhanden sein. Das Schutzsystem sollte die gesamte Anlage einschließlich der Ausrüstung abdecken.Stromversorgungseinrichtungen, Computersysteme, Endgeräte usw.

Erkennungssystem

• Multi-Energy (2 Detektor-Arrays: hohe und niedrige Energie) für jede Ansicht (Dual)
• Detektoranlage: L-förmig

Bildleistung

• Vergrößerung: Das System muss in der Lage sein, im statischen Modus ein Vergrößerungsspiel auf das scrollende Bild um mindestens 8x zu ermöglichen.
• Kontrastregelung: Das System muss in der Lage sein, eine adaptive Kontrastregelung für das scrollende Bild durchzuführen.

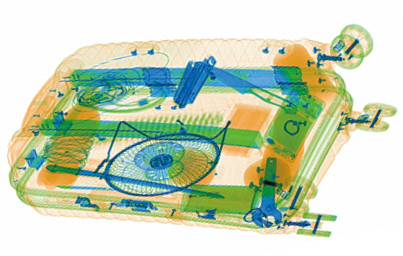

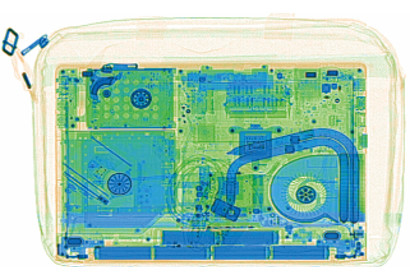

• Organ/Anorganische Unterscheidung: Das System muss in der Lage sein, organische und anorganische Materialien zu unterscheiden.
• Die Abweichung des Röntgenstrahls sollte so sein, dass das vollständige Bild der maximalen Taschengröße ohne Eckschnitte angezeigt wird.
• Wenn die Maschine einen bestimmten Gegenstand nicht durchdringt, sollte ein Alarm (sowohl visuell als auch akustisch) erzeugt werden, um den Bediener zu benachrichtigen, bis der Alarm manuell gelöscht wird.
• Die Maschine sollte in der Lage sein, mindestens 05 oder mehr frühere Bilder zurückzurufen und abzurufen.

Bildverarbeitung

• Das System kombiniert alle Bildverarbeitungen (z. B. Schwarz-Weiß, Variables Gamma, Anorganische, Organische) mit der Bildoptimierungsfunktion.Diese Funktionalität ermöglicht es dem Bediener, den optimalen Kontrast und die höchste Detaillösung für alle Materialien und Dichten anzuzeigen.. Diese Funktionalität muss ohne Neuprogrammierung der Tasten verfügbar sein. Alle Softwarefunktionen sollten nur mit der Tastatur der Maschine gesteuert werden können.Die Tastaturfunktion sollte benutzerfreundlich sein, um die Softwarefunktionen zu aktivieren/deaktivieren, ohne das System neu starten zu müssen.

• Das System sollte den Zugriff auf die Bildverarbeitung mit einem Knopf ermöglichen. The machine should have features of multi energy X-Ray imaging facility where materials of different atomic number will be displayed in different colours to distinguish between organic and inorganic materialsMit dieser Methode sollte es möglich sein, hochdichte organische Stoffe einschließlich Sprengstoff zu unterscheiden.Die Maschine sollte eine unterschiedliche Farbe oder eine Materialentfernung aufweisen, um dem Bediener die Überwachung von Bildern organischer Materialien für eine genauere Untersuchung zu erleichtern.Alle verdächtigen Gegenstände (Explosive, Dichte, Drogen) sollten in Echtzeit auf einem einzigen Bildschirm angezeigt werden (in verschiedenen Farben mit Alarm).
• Die Verfügbarkeit von programmierbaren Hot Keys für die Bildverarbeitung ist vorzuziehen.
• Das System sollte in der Lage sein, auf Kompaktplatten zu archivieren (schreibbare CD/Flash-Laufwerk)
• Die Maschine sollte so konzipiert sein, daß eine Softwareentwicklung leicht umgesetzt werden kann, um neue Techniken in der Bildverarbeitung und Mustererkennung zu bewältigen.

Bildarchiv

• Das System sollte die manuelle Archivierung und Abruf von Bildern in proprietärem, nichtkommerziellem oder kommerziellem Format umfassen und mindestens 4000 Bilder archivieren können.
• Das System sollte die automatische Bildarchivation in einem proprietären, nichtkommerziellen Format umfassen, um die Sicherheit zu erhöhen, und es sollten Bestimmungen für die Bildersicherung in kommerziellen Formaten vorliegen.

Bedrohungserkennung

• Das System sollte eine Einschaltmeldung zur Unterstützung des Bedieners mit hoher Dichte enthalten.
• Das System sollte die Bedienungshilfe für Explosionsgefahren einschließen.

Umweltanforderung

• Aufbewahrungstemperatur: 0 bis 50 °C
• Betriebstemperatur:0: Celsius bis 40: Celsius
• Relative Luftfeuchtigkeit: bis zu 95% nicht kondensierend

Gesundheitsschutz und Sicherheit

• Das System muss allen geltenden internationalen Gesundheits- und Sicherheitsvorschriften entsprechen, einschließlich der Röntgensysteme der USA FDA (Federal Standard 2.1-CFR 1020.40).1mR/h(1μSv/h) im Kontakt mit AußenplattenDie Strahlungsdurchlässigkeit ist mit einer Streueblockvorrichtung im Strahlweg zu messen.
• Das System sollte mit Notstoppknöpfen ausgestattet sein.
• Das System sollte mit System Energized und Röntgenstrahlen an den Anzeigen an beiden Enden des Röntgen-Tunnels und an der Bedienerarbeitsstation ausgestattet sein.
• Das System sollte über ein Sicherheitsverriegelungssystem verfügen, das die Erzeugung von Röntgenstrahlen bei einer kritischen Panelerhebung verhindert.
• Das System muss CE, UL, FCC und IEC-konform sein.
• Das System muss in einer ISO 9001:2000-zertifizierten Anlage hergestellt werden, und die entsprechende Bescheinigung sollte mit den Dokumenten der technischen Spezifikationen versehen werden.
• An beiden Enden des Tunnels sollten bleimimprägnierte Sicherheitsschirme vorhanden sein, und an beiden Enden der Tunnel sollen Rollen zur Verfügung stehen, die das Anbringen von Gepäck an den Ein- und Ausgangspunkten erleichtern.
• Die Maschine muß filmsicher sein, d. h. die Filme dürfen durch eine Röntgenuntersuchung nicht beschädigt werden.

Erforderliche obligatorische Bescheinigungen und Einrichtungen

Allgemeine

• Das System sollte TSA und DFT zertifiziert sein, einschließlich der Threat Image Projection (TIP).
• Das System sollte abgebrochene TIP-Bilder wieder in die TIP-Warteschlange stellen. Abgebrochene TIP-Bilder sollten nicht im nächsten gescannten Objekt dargestellt werden.
• Das System sollte mit einem Betriebsausbildungsprogramm versehen sein.
• Das System sollte Englisch unterstützen.

Zusätzliche Hardware

• Standardförderfördererverlängerung (genaue Angaben)
• Das System sollte eine verschließbare Monitorbox enthalten.
• Das System sollte eine Leistungskonditionierung/UPS enthalten.

Andere Zubehörteile

• Das System sollte ein integriertes Bedien- und Wartungshandbuch enthalten, das jeweils in gedruckter Form in zwei Exemplaren erhältlich sein soll.Alle Handbücher (Soft/gedruckt) in englischer SpracheFerner sollte das Wartungshandbuch vorbeugende/routinemäßige Wartungsverfahren enthalten.
• Das System sollte einen beweglichen Bediener mit mindestens 5 m Kabel unterstützen.
• Zu lieferende zugelassene Prüfgeräte
• Die Verfügbarkeit von Nagetier- und Staubschutzdeckeln ist ein zusätzlicher Vorteil.

Zusätzliche Hauptanforderung an den Nutzer

Bedienersteuerung und Anzeige

• Es sollten Bestimmungen für die folgenden und für alle für die oben genannten Bildverarbeitungsanlagen erforderlichen Kontrollen vorliegen.

• Ausrüstung eingeschaltet/ausgeschaltet
• Röntgenlicht eingeschaltet/ausgeschaltet
• An- und Ausschaltförderer
• Vorwärts-/Rückwärtsförderer
• Notfallstopp

• Es sollten Vorkehrungen getroffen werden, um alle wichtigen vom Betreiber zu überwachten Informationen über das System anzuzeigen, einschließlich folgender Informationen:

• Röntgenaufnahme
• Röntgenaufnahme
• Anzahl der Kontrollen
• Systemwarnungen und Warnsignale für alle Systemfehler
• Identifizierung des Betreibers/Anmeldung/Ausmeldung

• Auf beiden Seiten des Förderbandes (vorne und hinten) sollten starre Rollenbetten mit einer Länge von etwa einem Meter angebracht werden, um das reibungslose Be- und Entladen von Gepäck/Ladung zu erleichtern.
• Das Förderband sollte vorwärts und rückwärts fahren können und vorzugsweise von zwei (02) Motoren angetrieben werden.
• Die Funktionsweise des Systems sollte gewährleisten, dass keine Störungen mit anderen in unmittelbarer Nähe betriebenen elektronischen Geräten und umgekehrt auftreten.

Garantie und Service-Level

Allgemeine

Das vollständige Röntgensystem sollte für einen Zeitraum von mindestens zwei (02) Jahren ab dem Tag der erfolgreichen Inbetriebnahme der Ausrüstung gewährleistet sein.

Service Level Agreement (SLA) - Vereinbarung über die Leistungsniveaus

Röntgengeneratoren: Röntgengeneratoren sollten eine Garantie von mindestens fünf Jahren mitbringen und wie der Generator ersetzt wird (falls erforderlich)

Erweiterte Garantie

The maximum down time for an unserviceable module/component which is under warranty should be highly considered during procurement and availability of spares should seriously be looked into for a reasonable MTBF

Es sollte auch eine detaillierte Liste der empfohlenen Ersatzteile bis zur Komponentenstufe mit den Bauteilnummern des Herstellers und den aktuellen Preisen vorgelegt werden.

Ausbildung

Die Ausbildung ist eine Voraussetzung für die Verlängerung der Lebensdauer des Systems.

Prüfgeräte

Die Anforderungen der ICAO (International Civil Aviation Organization) müssen unbedingt eingehalten werden; das ICAO-zugelassene Prüfstücksets, das für die Prüfung geeignet ist, sollte beschafft werden.

Die Prüfgeräte sollten in der Lage sein, die folgenden Standardprüfungen gemäß dem ICAO-Sicherheitshandbuch zu messen.

• Einzeldraht Auflösung.
• Nützliche Durchdringung
• Materielle Diskriminierung
• Einfache Penetration
• Räumliche Auflösung
• Bildgebung mit Dünnmetall

Andere Standardprüfgeräte wie ein Röntgenstrahlintensitätsmessgerät (Radiation Intensity Measurement) sollten geliefert werden.
