Einheitlich:
1. Alarm durch Geräusche und Licht:: Alarm durch Geräusche und Licht, wenn die Bedingungen erfüllt sind.
2. Netzwerkoberfläche:Könnte das lokale Netzwerk verbinden und gleichzeitig mehrere Terminal-Einchecken unterstützen
3. Sicherheitsstrahl: Übertragungstrahl unter automatischer Steuerung, vermeidet den Fehler.
4. Schalt durch eine Schlüsselsteuerung aus:Schalt die Maschine nur in einem Schritt aus: dreht sich der Schlüssel.
5. Adler-Auge:Könnte die Erweiterungsfläche zweckmäßig beobachten.
6. Schätzung der Fehlfunktion selbst:Automatische Schätzung der Fehlfunktion und sofortige Meldung, hilfreich für die Wartung.
Technische Daten:
Tunnelgröße: 1000 W × 1000 H mm
Transportgeschwindigkeit: 0,22 m/s
Maximale Belastung des Förderers: 200 kg
Einmalige Inspektionsdosis < 1,5 μGy
Draht Auflösung: 0, 1 mm Metalllinie
Stahldurchdringung: 30 mm Panzerplatte
Filmsicherheit: für ISO 1600
Höchstdurchlässige Strahlung < 0,3 μGY/h
Röntgengenerator:
Orientierung: vertikal nach oben
Rohrstrom: 0,4 ~ 1,2 MA (verstellbar)
Anodenspannung: 100 bis 160 KV (verstellbar)
Winkel: 80°
Generatorkühlung/Arbeitszeiten Versiegeltes Ölbad mit Luftdruck/100%
Bildverarbeitungssystem:
X-Sensor: L-Typ-Fotodioden-Array-Detektor 12 Bit.
Monitor: 17 Zoll hochauflösendes Farb-LCD-Display.
Farbqualität: 24 Bit echte Farben.
Edge Enhancement: Objektkonturkante ist deutlicher.
Super Bildverbesserung: Bilddetails sind deutlicher.
Anzeige mit hoher Durchdringungsfestigkeit: Erhöhen Sie die Helligkeit des dunklen Bereichs des Bildes, um das Objekt, das sich hinter der hohen Absorptionsmasse befindet, deutlich anzuzeigen.
Niedrige Durchdringungsfestigkeit Anzeige: Erhöhen Sie den Kontrast der Masse mit geringer Absorptionsfähigkeit (einfach durchdringbar), um sie deutlich anzuzeigen.
Vergrößerung: Funktion der teilweisen Vergrößerung
Helligkeit/Dimmung: Erhöhen der Helligkeit des Bildes/verringern die Helligkeit des Bildes.
Bildwiederholung: Zeigen Sie 20 vorherige Bilder an und verarbeiten Sie eines davon.
Wiederherstellung des Bildes: Wiederherstellung des Bildes zum Zeitpunkt des Stopps des Förderers
Bildspeicherung: Speichern Sie in Echtzeit jedes Bild und verarbeiten Sie es im Betriebszustand.
Mehrfachenergiefunktion:

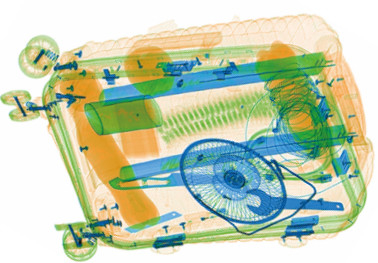

Multi-Energie-Farbe: Anzeige von organischem Material für Orange, Anzeige von anorganischem Material für Blau und Anzeige von Mischung für Grün.
Hohe Energie / Niedrige Energie: Wechseln, um zwei Energiearten anzuzeigen, hohe Energie steht für Metall usw. Niedrige Energie steht für Nichtmetall.
Hilfsfunktion für Drogen und Sprengstoffe: Hilfe bei der Erkennung gefährlicher Stoffe wie Drogen und Sprengstoffe usw.
Hörbarer und sichtbarer Alarm: Geben Sie ein klangliches und sichtbares Signal aus, wenn die Bedingungen erfüllt sind.
ETHERNET TCP/IP-Funktion
Betriebsumfeld:
Lagertemperatur: -20 bis 60 °C
Betriebstemperatur: 0 °C bis 45 °C
Relative Luftfeuchtigkeit: 20 bis 95% nicht kondensierend
Systemleistung: 220 VAC (± 10%) 50±3HZ
Stromverschwendung: 1,5 kW (maximal)
Geräusche: < 65 dB
|
Tunnelgröße: |
1000 ((W) * 1000 ((H) mm |
| Beförderungsgeschwindigkeit | 0.22 m/s |
| Maximalbelastung des Förderers: | 200 kg |
| Dosierung pro Inspektion: | < 1,7 μGy/h |
| Die Entschließung: | < 0,101 mm Metalldraht |
| Durchdringung: | 34 mm Stahl |
| Filmsicherheit: | Gewährleistungsfilm ISO1600 |
| Röntgenleckage: | < 0,1 μGy/h (auf einer Entfernung von 5 cm vom Außengehäuse) |
| Erstellen Sie direkt: | nach unten |
| Generationswinkel: | 80 Grad |
| Anodenspannung: | 100 bis 160 KV |
| Anodenleistung: | 00,4 bis 1,2 mA |
| Kühl- / Arbeitszyklus: | Ölkühlung /100% |
| Röntgensensor: | L-förmige Photodiodenarray (monoenergetisch), 12 Bit Tiefe |
| Monitor: | Farbe mit hoher Auflösung, LCD-Accord, 17 Zoll |
| Bildverarbeitung: |
Randverbesserung, Bildverstärkung, Bildverhellung, Verringerung der Dunkelheit, Wiedergabe des Bildes, Abruf des Bildes. |
| Graue Bildstufe: | 4096 |
| Bild maximale Auflösung: | 1024 * 1280 Pixel |
| Bildverarbeitung: | 24 Bit für die Echtzeitverarbeitung |
| Bildspeicher: | Speichern von 60000 Bildern in Echtzeit |
| Zonen und Zoom: |
1-9 Bildbereiche, 2, 4, 8, 16 Mal vergrößern, Kontinuierliche Beobachtung des gesamten Bildschirms |
| Betriebstemperatur/Feuchtigkeit: | 0 °C-45 °C/20%-95% (nicht kondensierend) |
| Speichertemperatur/Feuchtigkeit: | -20°C-60°C/20%-95% (nicht kondensierend) |
| Betriebsleistung: | Bei der Verwendung von elektrischem Strom sind die folgenden Bedingungen einzuhalten: |
| Stromverbrauch: | 1.8 KW (maximal), 0,3 kW (in Betrieb) |
| Geräusche: | < 58 dB |
Anwendungen:
Flughäfen
Verkehrsterminals
Gebäude,
Fabriken (zur Suche nach Nadeln in Kleidung, Schuhen, Taschen),
Gerichtsgebäude,
Botschaften,
Militäranlagen,
Gefängnisse,
Hotels,
Schulen,
Kongresszentren,
Sicherheitskontrollen,
Standort für besondere Veranstaltungen
Häufig gestellte Fragen
.
| Das Produkt | Die Anforderungen des Kunden | |||
| Tunneldimension | 1m ((W) x 1m ((H0 ca. |
Überprüfen Sie körperlich
|
Messung durch Messband oder Gepäck dieser Größe durch die Maschine | |
| Beförderungsgeschwindigkeit | 0.2 m/s | Überprüfen Sie körperlich | Machen Sie einen Marker in der Mitte des Gürtels, dann verwenden Sie die Stoppuhr, testen Sie die Minute Entfernung und berechnen Sie dann die Sekunde Länge | |
| Höhe des Förderers | 300 mm | Überprüfen Sie körperlich | Durch Messband | |
| Maximale Belastung | 200 kg (gleichmäßig verteilt) | Überprüfen Sie körperlich | Legen Sie die Belastung von 200 kg und lassen Sie es durch die Maschine | |
| Entschließung | 38 AWG/40 AWG | Überprüfen Sie körperlich | Sie können einen der Drähte schneiden, um dies zu überprüfen | |
| Stahldurchdringung | 30/38 mm | Verwenden Sie eine organische Dinge in eine 30mm-Platte dann Screen es, versuchen, zu sehen, ob Sie das organische Produkt in orange Farbe Screen | ||
| Röntgenlecks | Weniger als 1 μ Gy/h (in einer Entfernung von 5 cm vom Gehäuse), die allen veröffentlichten internationalen Normen entspricht | Verwenden Sie eine 300 mm lange, 300 mm breite, 75 mm hohe Tafel, um durch die Röntgengeräte zu gehen, dann schauen Sie auf den Bildschirm. | ||
| Dosierung pro Inspektion | weniger als 1 μ Sv | Physisch durch funktionierende Maschine | ||
|
Filmsicherheit
|
Garantiert für Hochgeschwindigkeitsfilme bis ASA/ISP 1600 | Verwenden Verwenden Sie den ISO 1600 Film | ||
| Röntgenstrahlgenerator | ||||
| Anodenspannung | 160 K.V. | Elektrische Prüfmethode und Verfahren. |
160 kV Betriebszeit 150 kV |
|
| Anodenstrom | 1m |
elektrische Prüfmethode und Verfahren. |
Verwenden Sie Stromzähler | |
| Kühlung | Versiegeltes Ölbad | Prüfmethode und Verfahren. |
Versiegelte Di- Elektroöl Bad mit Zwangsluft |
|
| Zyklus der Arbeitszeit | 100% | Prüfmethode und Verfahren. |
Für 100% Zölle Zyklus |
|
| Bildgewinnungssystem | ||||
| Röntgenkonverter | L-förmige Detektorlinie | Physisch durch funktionierende Maschine | ||
| Bildverarbeitung | 24 Bits | Physisch durch funktionierende Maschine | ||
| Bildspeicherkapazität | Bis zu 50.000 Bilder | Physisch durch funktionierende Maschine | ||
| Bildanzeige | Farbe, Schwarz und Weiß, Multi-Energie, Multi-Absorptivität, anorganische Entfernung, Super-Verstärkung, Negativ, hohe/niedrige Penetration | Beobachten Sie die Ausgabe | ||
| Interessengebiet (ROI) und Zoom | Auswählbares Bild, Zoom-Regionen, 1-32mal kontinuierliche Vergrößerung, 1-3mal lokale Vergrößerung | Physisch durch funktionierende Maschine | ||
| Bilder zurückrufen | Vorheriges Bild rückrufbar | Physisch durch funktionierende Maschine | ||
| Anzeigenmonitor | 17 ̊ hochauflösendes LCD | Physisch durch funktionierende Maschine | ||
| Zusätzliche Funktionen | ||||
| Standardfunktionen | Systemmenü, Strom auf Selbstprüfung, Datum/Zeit Anzeige, Gepäckzähler, zertifizierte Anzahl der Bediener, Netzrekord. | Physisch durch funktionierende Maschine | ||
| Zusätzlich | Explosivstoffe/Drogenerkennung, Schallmelder, Lichtmelder, Bildbildsystem (CIS) | Physisch durch funktionierende Maschine | ||
| Installationsdaten | ||||
| Speichertemperatur/Feuchtigkeit |
-40 °C bis + 60 °C 5% ~ 95% ((Nicht kondensierend) |
Nicht funktionsfähige |
-40 °C bis + 60 °C 5% bis 95% |
|
| Betriebstemperatur/Feuchtigkeit |
0 ° bis + 40 ° 5% ~ 95% ((Nicht kondensierend) |
Funktionell |
0 ° bis + 40 ° 5% bis 95% |
|
| Stromversorgung | 110-240 VAC ((+10% bis 15% und 50 Hz/60 Hz (+/- 3 Hz) | Funktionell | 110-240 VAC ((+10% bis 15% und 50 Hz/60 Hz (+/- 3 Hz) | |
| Stromverbrauch | 1.0 KVA | Funktionell | 1.0 KVA |
